自力式蒸汽壓力調節閥（冷凝器）

發布時間：2018-12-11

ZZY型自力式蒸汽壓力調節閥（冷凝器）無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定

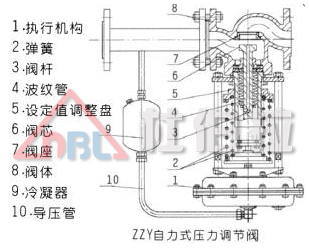

ZZY型自力式蒸汽壓力調節閥

自力式蒸汽壓力調節閥產品概述：

ZZY型自力式蒸汽壓力調節閥（冷凝器）無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B 型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。

產品特點：

·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

·壓力分段范圍細且互相交叉，調節精度高。

·壓力設定值在運行期間可連續設定。

·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。

·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。

·采用壓力平衡機構，使調節閥反應靈敏、控制精確。


零件資料:

閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti

閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti

膜蓋：A3 A3鋼涂四氟乙烯不銹鋼

填料：聚四氟乙烯柔性石墨

橡膠膜片：丁睛、乙丙、氟、耐油橡膠

技術參數：

◆主要技術參數和性能指標

公稱通徑DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
額定流量系數 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
額定行程 (mm)		8			10				14		20			25		40				50	60		70
公稱壓力 PN(MPa)		1.6 、 4.0 、 6.4
壓力調節范圍(kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快開
調節精度 ( ％ )		± 5
使用溫度 ( ℃ )		≤ 350
允許泄漏量	硬密封(l/h)	單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量(II 級 )
	軟密封(ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
減壓比	最大	10
	最小	1.25

規格重量：

◆外形尺寸與重量

公稱通徑 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16X1.5

連接標準：


◆訂貨須知

訂貨時請用戶提供以下資料：

?調節閥名稱、型號

?公稱壓力(MPa)

?公稱通徑(mm)

?額定流量系數(Kv)

?固有流量特性

?介質名稱

?工作溫度及范圍

?整機作用方式

?壓力設定點及調節范圍

?閥體、閥內件及填料材質

?所配附件

?其它特殊要求

自力式調節閥系列
自力式活塞減壓閥	ZZYN自力式壓力調節閥	ZZY型自力式蒸汽壓力調節閥
自力式調節閥組	V230自力式壓力調節閥	自力式薄膜壓力調節閥
自力式壓力調節閥（薄膜）	自力式雙座壓力調節閥(薄膜）	自力式蒸汽壓力調節閥
自力式活塞雙座壓力調節閥	自力式高壓調節閥	V230,V231自力式壓力調節閥
閥內取壓型減壓穩壓閥	汽輪機軸封調壓閥	自力式波紋管平衡密封壓力調節閥
自力式襯塑壓力調節閥	自力式活塞壓力調節閥
自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。詳情咨詢杜伯拉閥門0571-88194369
