ZDLN
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
- 電動雙座調節閥
■ 概述
ZDLN,ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道．額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波紋管：1Cr18Ni9Ti
■ 主要技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 | 直線 | 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
額定行程(mm) | 16 | 25 | 40 | 60 | |||||||
公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||
固有可調比 | 50 | ||||||||||
允許泄漏量 | 硬密封：Ⅱ、Ⅳ級 軟密封：Ⅵ級 | ||||||||||
工作溫度t(℃) | -250～-60、-20～200、-40～250、-40～450、-60～450 | ||||||||||
信號范圍(mA.DC) | O～10、4～20 | ||||||||||
作用方式 | 電關式、電開式 | ||||||||||
使用環境溫度(℃) | 電動調節閥：-20～70 伺服放大器：0～50 | ||||||||||
使用環境濕度 | 電動調節閥：≤95％ 伺服放大器：≤85％ | ||||||||||
電源電壓 | 220V.Ac 50Hz 380V.Ac 50Hz | ||||||||||
﹡ 本產品性能指標貫徹JB/T7387-94。
序號 | 項目 | 性能指標 |
1 | 基本誤差(％) | ±2.5 |
2 | 回差(％) | 1.5 |
3 | 死區(％) | 3.0 |
4 | 額定行程偏差(％) | +2.5 |
5 | 額定流量系數(％) | ±10 |
6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中規定的斜率偏差 |

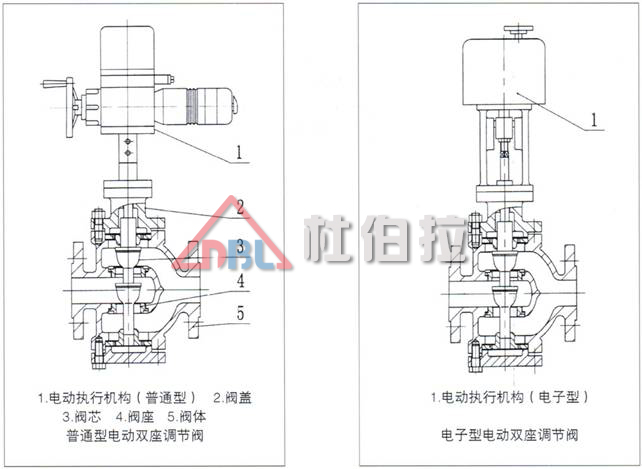

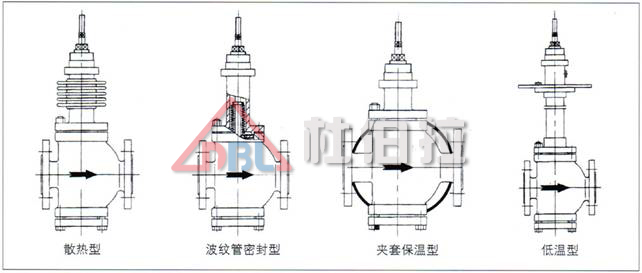

■ 雙座外形

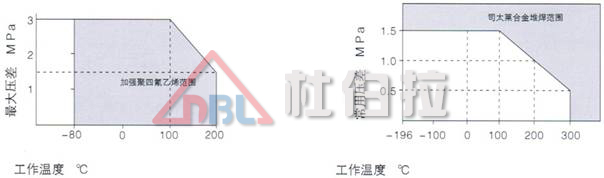

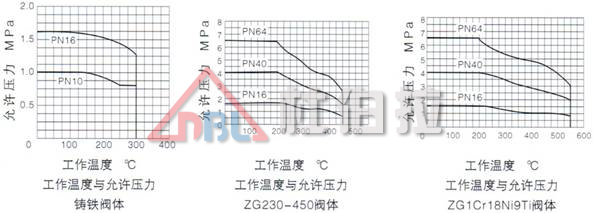

■ 閥體及閥芯材料選擇
軟閥座型 工作溫度與最大壓差范圍 司太萊合金堆焊 工作溫度與常用壓差范圍
■ 配套用電動執行機構有關技術參數
公稱通徑DN(mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電動執行 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | ||||||
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | |||||||
電動執行 | 普通型 | 400 | 400 | 6400 | 6400 | ||||||
電子型 | 2000 | 4000 | 6000 | 8000 | |||||||
全行程 | 普通型 | 12.5 | 20 | 32 | 48 | ||||||
電子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率 | 普通型 | 28 | 35 | ||||||||
電子型 | 6 | 15 | 25 | 40 | |||||||
﹡ 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
■ 允許壓差
電動雙座調節閥允許壓差表
公稱通徑(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 3.97 | 3.08 | 2.44 | 1.94 | ||||||
2000 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | |||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 5.13 | ||||
8000 | 6.40 | 6.40 | 6.40 | |||||||
16000 | 6.40 | 6.40 | 6.40 |
﹡ 允許壓差值若大于公稱壓力，則取公稱壓力值。

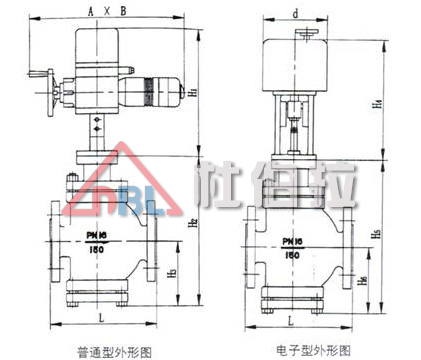

■ 雙座外形尺寸及重量
■ 普通型（單位：mm）
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | ||||||||
B | 230 | 230 | 260 | ||||||||
H1 | 490 | 540 | 625 | ||||||||
L | PN16 / PN40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H2 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H3 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量(kg) | PN16 / PN40 | 59 | 60 | 65 | 68 | 100 | 112 | 126 | 188 | 211 | 260 |
PN64 | 63 | 64 | 74 | 78 | 109 | 135 | 160 | 233 | 256 | 305 | |
■ 電子型（單位：mm）
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | φ155 | φ162 | φ170 | ||||||||
H4 | 290 | 325 | 380 | ||||||||
L | PN16 / PN40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H5 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H6 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量(kg) | PN16 / PN40 | 19 | 21 | 26 | 28 | 59 | 71 | 85 | 132 | 155 | 205 |
PN64 | 23 | 28 | 36 | 38 | 68 | 94 | 116 | 176 | 201 | 255 | |
■ 連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
■ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·工作溫度及范圍
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求

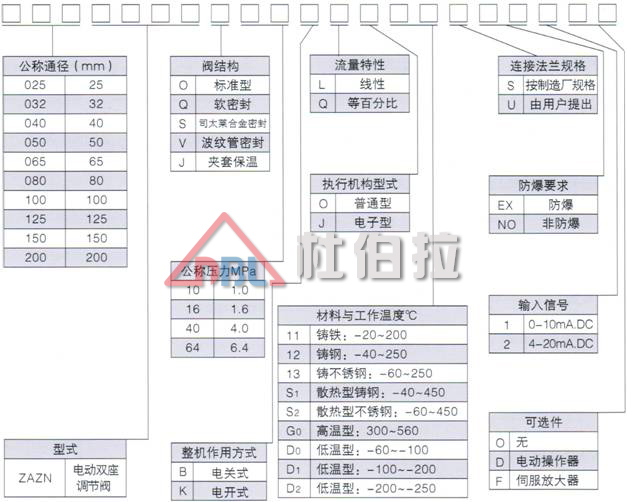

■ 型號
電動調節閥主要由電動執行器與調節閥閥體構成,通過接收工業自動化控制系統的信號,來驅動閥門改變閥芯和閥座之間的截面積大小控,制管道介質的流量、溫度、壓力等工藝參數。詳情咨詢杜伯拉閥門0571-88194369 | ||
